Линия производства соевого молока DRX-ZJX4000 — это промышленная система непрерывной переработки соевого сырья с проектной производительностью до 4000 л/ч.
Линия использует полу-сухой способ переработки сои и объединяет оборудование для дозирования сырья, инактивации и умягчения, грубого и тонкого помола, транспортировки соевой суспензии, отделения жмыха, промежуточного хранения, стерилизации, дезодорации и охлаждения.
Все основные технологические узлы соединяются в соответствии с последовательностью производства, что позволяет организовать непрерывную переработку сырья и стабильную подачу продукта между отдельными этапами.
| № | Наименование оборудования | Модель оборудования | Технические характеристики | Мощность, кВт (на единицу/комплект) | Количество (шт.) | Примечание |
|---|---|---|---|---|---|---|
| 1 | Ёмкость для временного хранения соевых бобов и дозированной подачи | 400–600 кг/ч | 0,75 | 1 | Регулирование частоты вращения | |
| 2 | Установка инактивации и умягчения | DRX-SH4000 | 400–600 кг/ч | 1,1+0,18×2+0,75 | 1 комплект | Включает нагреватель воды для измельчения и расходомер. Расходомер щелочной воды, ручное приготовление щелочной воды. Требуется стабильная подача воды для измельчения |
| 3 | Машина грубого измельчения из нержавеющей стали | DRX-BM600C | 4000 л/ч | 30 | 1 | Материал зубчатой пластины — износостойкая хромистая сталь. Корпус — нержавеющая сталь 304 |
| 4 | Маятниковая машина тонкого измельчения | DRX-WL4000 | 4000 л/ч | 45 | 1 | Материал маятника — износостойкая хромистая сталь. Корпус — нержавеющая сталь 304 |
| 5 | Роторный насос | 4000 л/ч | 4 | 5 | Регулирование частоты вращения | |
| 6 | Осадочная машина для отделения жмыха | LWG443 | 4000 л/ч | 30+7,5 | 1 | Материал — нержавеющая сталь 304 |
| 7 | Ёмкость для растворения | 600 л | 2,2 | 1 | Материал — нержавеющая сталь 304 | |
| 8 | Нагреватель воды для растворения | 3 м² | 1 | Спирально-трубчатый тип, материал — нержавеющая сталь 304 | ||
| 9 | Машина для разделения растворённой соевой суспензии | 4×3 | 1 комплект | Центробежная машина для отделения жмыха, материал разделительного барабана — алюминий | ||
| 10 | Буферная ёмкость | 4000 л | 1,1 | 2 | После охлаждения установки стерилизации и дезодорации одна ёмкость используется как резервуар для горячего соевого молока. Материал — нержавеющая сталь 304 | |
| 11 | Установка стерилизации и дезодорации | DRX-SJ4000 | 4000 л/ч | 4+4+2,35 | 1 комплект | Конденсатор трубчатого типа. Включает насосы подачи и выгрузки. Автоматическое регулирование расхода, температуры и вакуума. Редукционный паровой клапан, регулирующий клапан Spirax Sarco |
| 12 | Пластинчатый охладитель | 6 м² | 1 | Материал — нержавеющая сталь 304 | ||
| 13 | Насос возврата CIP | 1 |
| Показатель | Параметр |
| Модель | DRX-ZJX4000 |
| Производительность | 4000 л/ч |
| Подходящее сырьё | Соевые бобы, смеси бобов, злаки и др |
| Основное оборудование | Дозатор, устройство для деактивации и размягчения, грубый измельчитель, тонкий/точный измельчитель, центробежная установка седиментационного типа, устройство стерилизации и удаления запаха, многоступенчатый теплообменник |
| Общая мощность | Около 80–100 кВт |
| Габариты | Подбираются согласно планировке цеха |
| Другие модели | DRX-ZJX1000, DRX-ZJX2000, DRX-ZJX8000 |
Проектная производительность оборудования для производства соевого молока составляет 4000 л/ч, а скорость подачи соевого сырья — 400–600 кг/ч.
При подборе оборудования необходимо учитывать не только производительность готового продукта, но и согласованность следующих технологических этапов:
подача соевого сырья → измельчение → отделение жмыха → термическая обработка → последующее охлаждение и упаковка.
Для проектов с различными требованиями к производительности доступны следующие варианты оборудования:
| Модель изделия | Производительность обработки |
|---|---|
| DRX-ZJX1000 | 1000 L/h |
| DRX-ZJX2000 | 2000 L/h |
| DRX-ZJX4000 | 4000 L/h |
| DRX-ZJX8000 | 8000 L/h |
1.Все трубопроводы блока размягчения оснащены расходомерами, что позволяет онлайн регулировать соотношение воды и соевых бобов, а также количество добавляемого щелочного раствора.
2.Подшипниковый узел грубого измельчителя изготовлен цельнолитым, что обеспечивает стабильную работу при длительной эксплуатации и упрощает замену изнашиваемых деталей.
3.Используется центробежная установка седиментационного типа с большой производительностью, обеспечивающая высокую эффективность разделения: жмых сухой, а соевое молоко прозрачное.
4.Статический смеситель обеспечивает мгновенное перемешивание пара с сырьём без «мертвых зон» стерилизации; применяется фильтр из титаново-сплавной сетки.
DRX-ZJX4000 оборудование для переработки сои представляет собой комплексную систему взаимосвязанного оборудования, обеспечивающую непрерывную переработку соевого сырья.
Основные особенности:
Производительность подачи соевого сырья составляет 400–600 кг/ч;
Грубое и тонкое измельчение выполняются последовательно в соответствии с технологическим процессом;
Несколько транспортных насосов обеспечивают перемещение продукта между различными технологическими участками;
Обеспечивается эффективное разделение соевой суспензии и твёрдых остатков;
Предусмотрена контролируемая термическая обработка и удаление характерного соевого запаха;
Буферные ёмкости обеспечивают промежуточное хранение между отдельными технологическими этапами;
После термической обработки предусмотрено последующее охлаждение продукта;
CIP-система может использоваться для очистки оборудования и технологических трубопроводов.
Страна: Россия
Применение: производство соевого молока
Решение: комплексное оборудование для переработки сои

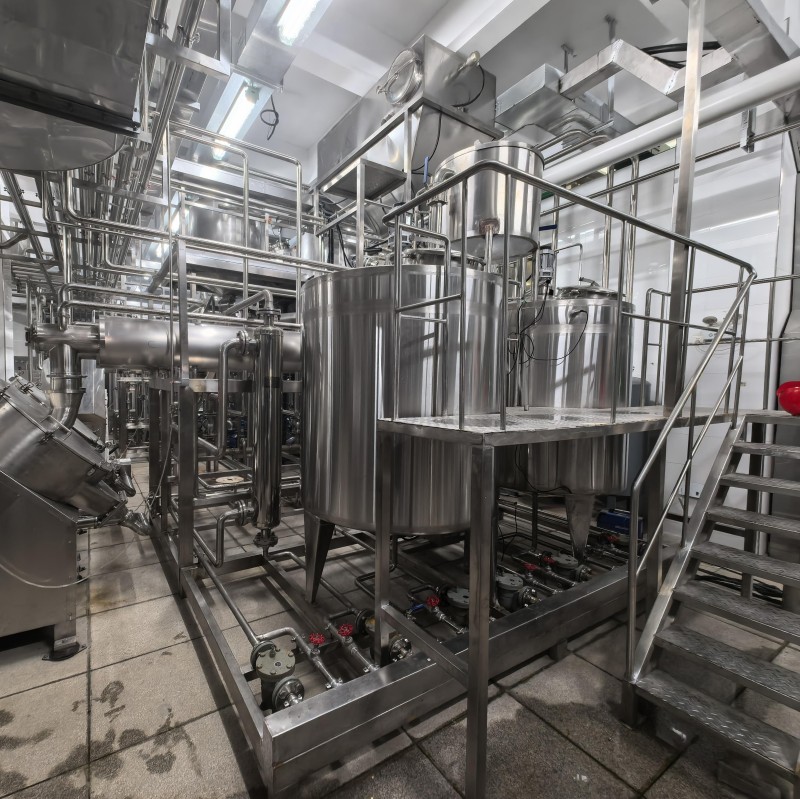

Для российского клиента была разработана и поставлена конфигурация оборудования, включающая грубое и тонкое измельчение, отделение жмыха, инактивацию и умягчение, стерилизацию и удаление соевого запаха.
Оборудование интегрировано в единый технологический процесс и установлено на производственной площадке клиента.
Подбираем конфигурацию линии с учётом сырья, рецептуры и требуемой производительности.
[Получить техническое предложение]
DRX-ZJX4000 подходит для проектов по непрерывному производству соевого молока и жидких продуктов на основе сои с производительностью около 4000 л/ч.
Типичные области применения:
производство соевого молока;
производство соевых напитков;
производство растительных напитков на основе сои;
переработка соевого сырья;
расширение существующих производственных линий;
создание новых линий по производству соевого молока и соевых напитков.
Конкретный технологический процесс определяется с учётом вида сырья, рецептуры продукта, требуемой производительности и последующего способа упаковки.
Предоставляется 12-месячная гарантия на всю машину, за исключением расходных частей. Оригинальные запасные части поставляются в течение всего срока службы, при этом наиболее часто используемые детали находятся на складе в стране. Техническая поддержка доступна удалённо круглосуточно 7×24. Выезд инженера на объект осуществляется по необходимости, стоимость услуг прозрачна.
ООО Харбин Современное Молочное Оборудование ведёт свою историю от Харбинского завода пищевого машиностроения «Кэлян». После реструктуризации в 2005 году компания сосредоточилась на разработке и производстве оборудования для глубокой переработки сои.
Компания ориентируется на технологические инновации и последовательно разработала ключевое оборудование для шелушения, деактивации ферментов, измельчения, разделения и стерилизации, формируя полноценные производственные линии.
Продукция экспортируется в Россию и страны Юго-Восточной Азии и пользуется доверием как отечественных, так и зарубежных клиентов. Компания владеет несколькими патентами, включая устройство стерилизации и удаления запаха (ZL201220390580.6). Комплектное оборудование для производства полувлажного соевого молока признано национальным новым продуктом и включено в «План Искры».
Предприятие сертифицировано по системе ISO 9001, а продукция соответствует стандарту CE.
Мы занимались проектированием оборудования и настройкой решений для многочисленных известных компаний, производящих продукты питания и напитки на растительной основе. В зависимости от типа продукции, производственных мощностей и технологических требований наших клиентов, мы предоставляли услуги по проектированию оборудования для переработки соевых бобов, настройке технологических решений и поддержке производственных линий многим компаниям пищевой промышленности.
Среди наших клиентов и партнеров по проектным услугам: Yili, Wandashan, Qingmei и Guangze Dairy.
Кроме того, ранее мы предоставляли решения по проектированию и производству оборудования для переработки сои и сопутствующих товаров российским клиентам, а также имеем определенный опыт реализации проектов, позволяющий понимать потребности рынка в продукции, производственные процессы и требования к конфигурации оборудования.
В рамках этих проектов использовались следующие продукты: соевое молоко, сухое соевое молоко, напитки на растительной основе, сухое соевое молоко, быстрорастворимое соевое молоко и другие продукты на основе сои.
| Пункт назначения | Способы транспортировки | Ориентировочное время доставки: |
| Москва/Санкт-Петербург | Китайско-европейская железнодорожная экспресс-доставка / Морско-железнодорожные интермодальные перевозки | 18–25 дней / 35–45 дней |
| Новосибирск | Железнодорожный / Наземный транспорт | 10–15 дней |
| Алматы/Ташкент | Трансграничный наземный транспорт / Железнодорожный транспорт | 7–12 дней |
Производственный цикл для небольших, отдельных единиц оборудования составляет приблизительно 45 дней, при этом монтаж и ввод в эксплуатацию занимают 15-30 дней. Крупномасштабные производственные линии (например, линии по производству сухого соевого молока или напитков на основе растительного белка) имеют производственный цикл приблизительно 90-120 дней, а монтаж и ввод в эксплуатацию также занимают 90-120 дней.
Мы оказываем поддержку нашим клиентам на каждом этапе, включая консультации по эксплуатации оборудования и настройке параметров процесса, обеспечивая бесперебойный ввод в эксплуатацию и запуск производства.
Q1. Какова производительность линии DRX-ZJX4000?
До 4000 л/ч при соответствующей конфигурации технологического процесса.
Q2. Какое количество соевого сырья требуется?
Производительность подачи сырья по данной конфигурации составляет 400–600 кг/ч. Фактический расход зависит от рецептуры и характеристик продукта.
Q3. Можно ли изменить конфигурацию линии?
Да. Конфигурация подбирается с учётом сырья, рецептуры, требуемой производительности и условий производственной площадки.
Q4. Какие основные операции выполняет линия?
Подготовка сырья, инактивация и умягчение, грубое и тонкое измельчение, отделение жмыха, стерилизация, удаление соевого запаха и охлаждение.
Q5. Можно ли получить техническое предложение?
Да. Для подбора оборудования достаточно предоставить информацию о сырье, продукте, требуемой производительности и условиях производства.
