В производстве соевого молока пар, непосредственно контактирующий с продуктом, необходимо фильтровать, поскольку пар поступает непосредственно в соевое молоко. Конденсат, примеси в трубопроводах и другие факторы могут влиять на производственный процесс. Установка системы фильтрации пара позволяет обработать пар до его контакта с продуктом и обеспечить более стабильное состояние пара. Поэтому при использовании оборудования с прямым впрыском пара необходимо одновременно учитывать источник пара, способ фильтрации и систему отвода конденсата.
В производстве соевого молока пар в основном используется двумя способами.
Первый способ — косвенный теплообмен.
При таком способе пар не поступает непосредственно в соевое молоко, а передает тепло продукту через теплообменник или рубашку.
Схематично это можно представить следующим образом:
Пар → теплообменное оборудование → соевое молоко.
В этом случае основное внимание уделяется:
стабильности давления пара.
Второй способ — технологический пар, непосредственно контактирующий с продуктом.
При таком способе пар непосредственно поступает в соевое молоко и передает тепло за счет прямого контакта с продуктом.
Схематично:
Пар → соевое молоко.
Поскольку пар непосредственно поступает в продукт, необходимо контролировать его состояние, включая фильтрацию, отвод конденсата и конструкцию паропровода.
Именно поэтому оборудование с прямым впрыском пара должно иметь систему фильтрации.
На пути от источника пара до оборудования пар проходит через несколько элементов:
При длительной эксплуатации паровая система может подвергаться воздействию различных факторов.
| Фактор | Причина возникновения | Что необходимо учитывать |
| Конденсат | Образуется при изменении температуры во время транспортировки пара | Может влиять на состояние пара |
| Примеси в трубопроводе | Отложения или частицы, образующиеся при длительной эксплуатации трубопровода | Могут поступать в оборудование вместе с паром |
| Остаточные загрязнения после монтажа | Возникают в процессе монтажа и технического обслуживания трубопроводов | Требуют предварительной обработки |
В обычной системе нагрева между паром и продуктом существует физическое разделение, поэтому влияние таких факторов ограничено. Однако при прямом впрыске пара пар поступает непосредственно в продукт. Поэтому перед его поступлением в продукт необходимо предусмотреть фильтрацию и отвод конденсата.
Фильтрация пара не сводится к простой установке одного фильтра. В производственном процессе, где пар непосредственно контактирует с продуктом, система фильтрации должна проектироваться совместно с системой подачи пара и конструкцией оборудования
1. Выбор фильтрующего материала
Фильтрующий материал должен соответствовать условиям эксплуатации при высокой температуре пара.
Для фильтрации в пищевом производстве обычно необходимо учитывать:
В частности, титановые фильтрующие элементы обладают коррозионной и термической стойкостью и могут использоваться в отдельных задачах фильтрации в пищевой промышленности.
2. Расположение фильтра
Фильтрующий элемент обычно устанавливается перед местом, где пар поступает в продукт. Это позволяет контролировать часть твердых примесей, которые могут появляться во время транспортировки пара, еще до его контакта с продуктом. При этом расположение фильтра должно обеспечивать удобный доступ для последующей проверки и технического обслуживания.
3. Система отвода конденсата
Во время работы паровой системы образуется конденсат.
Поэтому при проектировании оборудования необходимо учитывать:
Фильтрацию и отвод конденсата необходимо рассматривать совместно, чтобы поддерживать стабильную подачу пара.
При закупке оборудования для обработки продукта с прямым впрыском пара недостаточно учитывать только производительность оборудования. Необходимо также понимать характеристики существующей паровой системы предприятия.
| Параметр | Что необходимо уточнить |
| Источник пара | Насколько стабильна существующая котельная система |
| Давление пара | Соответствует ли оно требованиям эксплуатации оборудования |
| Способ фильтрации | Предусмотрен ли фильтрующий элемент для пара |
| Отвод конденсата | Может ли конденсат своевременно удаляться |
| Конфигурация трубопровода | Материал труб и способ соединения |
Все эти параметры могут влиять на стабильность длительной эксплуатации оборудования после монтажа.
После прямого впрыска пара в соевое молоко необходимо обеспечить стабильное взаимодействие пара с продуктом.
В процессе производства необходимо контролировать:
Если подача пара не соответствует расходу продукта, это может повлиять на стабильность производственного процесса. Поэтому при проектировании оборудования с прямым впрыском пара необходимо одновременно учитывать паровую систему и систему подачи продукта.

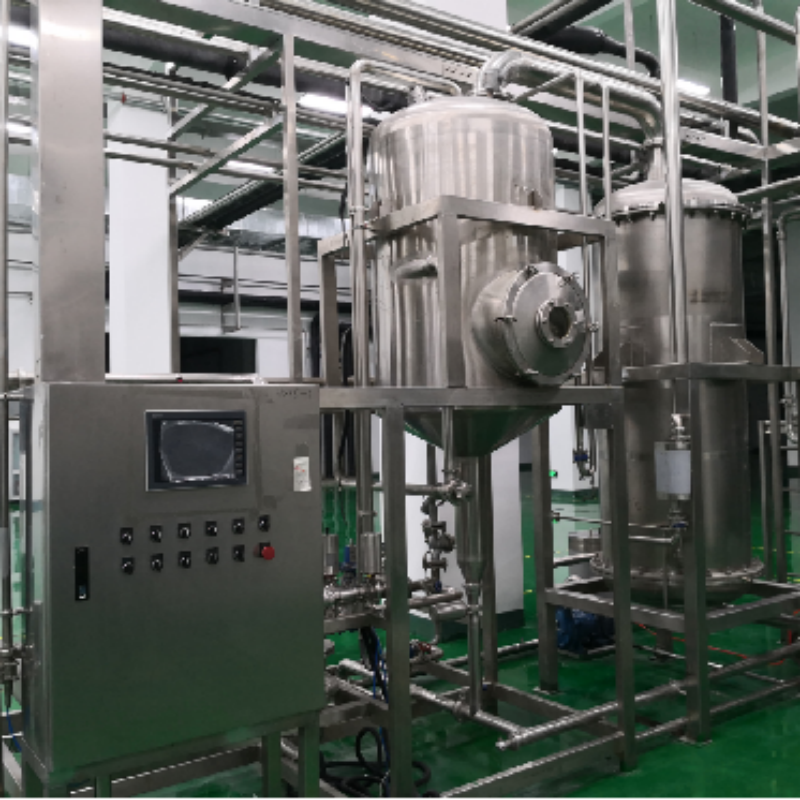

На примере деаэратора для соевого молока DRX-SJ1000 от ООО Харбин Современное Молочное Оборудование можно рассмотреть, как организована система обработки с прямым впрыском пара.
Оборудование используется на соответствующем этапе производства соевого молока и имеет расчетную производительность 1000 л/ч. В оборудовании используется прямой впрыск пара. Перед поступлением в продукт пар проходит фильтрацию. В деаэраторе для соевого молока DRX-SJ1000 предусмотрен титановый фильтрующий элемент, предназначенный для фильтрации пара перед его непосредственным контактом с продуктом.
Конструктивные элементы, связанные с паровой системой, включают:
| Комплектация | Функция |
| Титановый фильтрующий элемент | Фильтрация пара перед его поступлением в оборудование |
| Статический смеситель | Обеспечение эффективного контакта пара с продуктом |
| Поршневой насос для подачи продукта с регулируемым расходом | Регулирование режима подачи продукта |
| Система повторного использования вторичного пара | Использование части тепловой энергии для предварительного нагрева сырья |
Для покупателя при выборе оборудования с прямым впрыском пара важно одновременно проверить соответствие комплектации оборудования и условий существующей паровой системы предприятия.
Основные параметры деаэратора для соевого молока DRX-SJ1000:
| Параметр | Конфигурация | Функция |
| Модель оборудования | DRX-SJ1000 | Используется для обработки с прямым впрыском пара в процессе производства соевого молока |
| Производительность | 1000 л/ч | Соответствует требованиям непрерывного производственного процесса |
| Способ обработки паром | Прямой контакт с паром | Передача тепла за счет непосредственного контакта пара с продуктом |
| Фильтрация пара | Титановый фильтрующий элемент | Фильтрация пара перед его поступлением в продукт и контроль примесей и конденсата в паре |
| Способ смешивания | Статический смеситель | Обеспечение равномерного смешивания пара с продуктом и более равномерной передачи тепла |
| Система подачи | Поршневой насос с регулируемым расходом | Регулирование расхода продукта в соответствии с производственными требованиями и различными условиями обработки |
| Использование энергии | Повторное использование вторичного пара | Использование вторичного пара для предварительного нагрева сырья и повышения эффективности использования энергии |
1. Почему пар, непосредственно контактирующий с соевым молоком, необходимо фильтровать?
Поскольку пар поступает непосредственно в продукт, необходимо контролировать его состояние перед поступлением в оборудование. Система фильтрации позволяет уменьшить количество твердых примесей, которые могут появляться во время транспортировки, и помогает контролировать состояние пара перед его контактом с продуктом.
2. Почему титановый фильтр используется в системах пара для пищевого производства?
Титан обладает коррозионной и термической стойкостью.
При фактическом выборе фильтрующего материала также необходимо учитывать:
3. В чем разница между нагревом прямым паром и нагревом через теплообменник?
При нагреве через теплообменник пар и продукт не контактируют непосредственно. При нагреве прямым паром пар поступает непосредственно в продукт. Поэтому конструктивные и эксплуатационные требования к этим двум способам различаются. При использовании прямого пара необходимо уделять больше внимания фильтрации пара и общей конструкции системы.
4. Для каких производственных проектов подходит деаэратор для соевого молока DRX-SJ1000?
Деаэратор для соевого молока DRX-SJ1000 имеет расчетную производительность 1000 л/ч и подходит для соответствующего технологического этапа линии производства соевого молока. Предприятие может подобрать подходящую конфигурацию оборудования с учетом:
5. Какое оборудование предлагает ООО Харбин Современное Молочное Оборудование?
ООО Харбин Современное Молочное Оборудование специализируется на оборудовании для производства растительных напитков и продуктов из сои и предлагает как отдельные единицы оборудования, так и комплексные решения для производственных линий. Оборудование компании охватывает следующие технологические этапы:
В частности, деаэратор для соевого молока DRX-SJ1000 предназначен для этапа обработки с прямым впрыском пара. Благодаря системе фильтрации пара, смешиванию продукта и использованию тепловой энергии оборудование может использоваться при создании технологической системы производства и обработки соевого молока.
